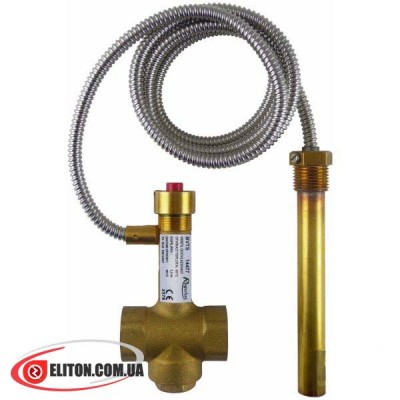

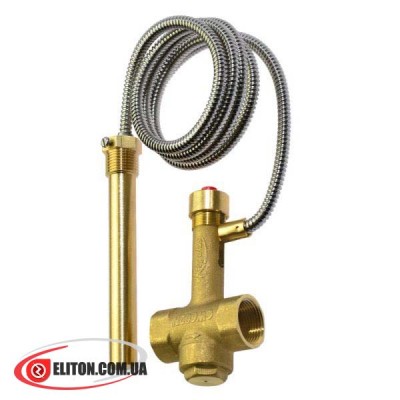

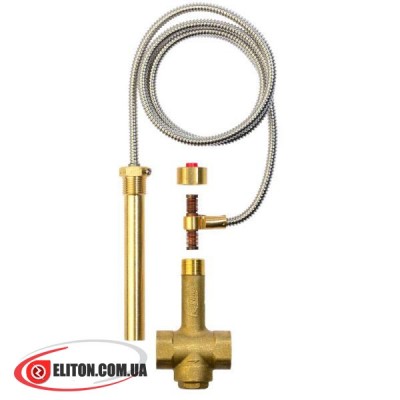

Клапан теплового сброса REGULUS BVTS 14477 выполняет функцию защиты от перегрева твердотопливного котла отопления, а также может применяться для защиты от возгорания топлива в бункере котла, оборудованного механизмом подачи. Клапан состоит из латунного корпуса, в котором расположен впускной и выпускной вентили. Работа вентилей регулируется с помощью термостатического элемента, установленного внутри выносной капиллярной трубки. Наличие металлической гофрированной оболочки исключает перекручивание капиллярной трубки при монтаже устройства. Защитный клапан не требует подачи электропитания, что обеспечивает автономность работы при аварийных ситуациях (например: перебои электропитания, в результате чего остановка насоса циркуляции воды). Кроме того, на корпусе имеется кнопка для открытия потока воды вручную.
Монтаж и принцип работы
Клапан теплового сброса REGULUS BVTS 14477 устанавливается на входном или выходном трубопроводе отопительного котла, при этом положение клапана ни каким образом не влияет на его работоспособность. Капиллярная трубка монтируется в точке, где температура теплоносителя является максимально высокой для моментального срабатывания защитного клапана. При использовании клапана в целях защиты от возгорания топлива, датчик монтируется в механизм подачи топлива.
Принцип работы заключается в одновременном открытии вентилей для подачи холодной и отвода горячей воды при достижении номинальной температуры открытия (95 °С). Впускной вентиль открывает поток холодной воды для охлаждения отопительного котла, и одновременно в том же количестве горячая вода отводится в водосток через выпускной вентиль. После снижения температуры происходит одновременное закрытие клапанов.
Преимущества
- Надежная и прочная конструкция;
- Автономность работы - не требует электропитания от сети;
- Высокая чувствительность термоэлемента;
- Выносной датчик температуры с гофрированной оболочкой;
- Простой и удобный монтаж.
Предлагаем купить клапан теплового сброса REGULUS BVTS 14477 - доступная цена, любая форма оплаты, гарантия качества от производителя, доставка по Украине.

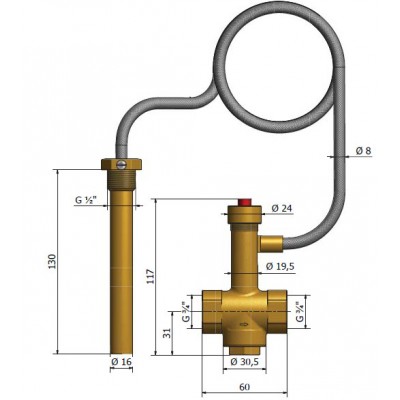

| Технические характеристики защитного клапана | |
| Тип клапана | Клапан теплового сброса |
| Температура открытия | 95 °С |
| Резьба подключения к котлу | Н 1/2” |
| Резьба подключения к трубопроводу | В 3/4” |
| Длина капиллярной трубки | 1,3 метра |
| Максимально рабочая температура | 125 °С |
| Максимальное давление со стороны котла | 6 бар |
| Максимальное давление со стороны водопровода | 10 бар |
| Номинальный расход при dP=100 кПа | 2,6 м3/ч |
