Клапан теплового сброса WATTS STS 20 предназначен для систем отопления, оборудованных твердотопливным источником генерации тепла с использованием теплоаккумулирующих емкостей.

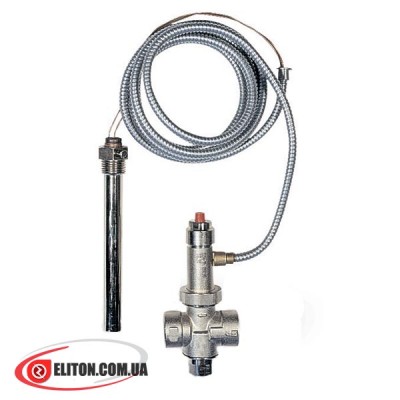

Защитный клапан состоит из никелированного латунного корпуса, в котором установлен впускной и выпускной клапаны, а также термостатической капиллярной трубки, защищенной стальной гофрированной оболочкой. Температурный датчик состоит из двух независимых друг от друга чувствительных термоэлементов, поэтому даже в случае отказа одного из них защитный клапан будет выполнять свою функцию. Устройство не требует подачи электропитания, что обеспечивает автономность работы при аварийных ситуациях (например: перебои электропитания, в результате чего остановка насоса циркуляции воды). Более того, имеется возможность ручного открытия потока воды с помощью кнопки, расположенной на корпусе клапана.
Варианты применения
- Защита от перегрева твердотопливного котла отопления;
- Защита от пожара при возгорании топлива в бункере пеллетного котла;
- Защита от перегрева теплоаккумулирующей емкости.
Монтаж и принцип работы
Клапан теплового сброса WATTS STS 20 устанавливается на входном или выходном трубопроводе отопительного котла, капиллярная трубка монтируется в точке, где температура теплоносителя является максимально высокой для моментального срабатывания защитного клапана. При использовании клапана в целях защиты от возгорания топлива, датчик монтируется в механизм подачи топлива.
Работа клапана очень проста, при температуре 95 °C происходит одновременное открытие клапанов. Впускной вентиль открывает поток холодной воды, выпускной вентиль обеспечивает отвод горячей воды в водосток. После стабилизации температуры происходит одновременное закрытие клапанов.
Преимущества
- Надежная и прочная конструкция;
- Автономность работы - не требует электропитания от сети;
- Высокая чувствительность термоэлемента;
- Выносной датчик температуры с гофрированной оболочкой;
- Простой и удобный монтаж.
Предлагаем купить защитный клапан перегрева WATTS STS 20 - доступная цена, любая форма оплаты, гарантия качества от производителя, доставка по Украине.
| Технические характеристики защитного клапана | |
| Тип клапана | Клапан теплового сброса |
| Температура открытия | 95 °С |
| Резьба подключения к котлу | Н 1/2” |
| Резьба подключения к трубопроводу | В 3/4” |
| Длина капиллярной трубки | 1,3 метра |
| Максимальное рабочее давление | 10 бар |
| Максимально рабочая температура | 110 °С |
| Номинальный расход при dP=8 бар | 6,5 м3/ч |

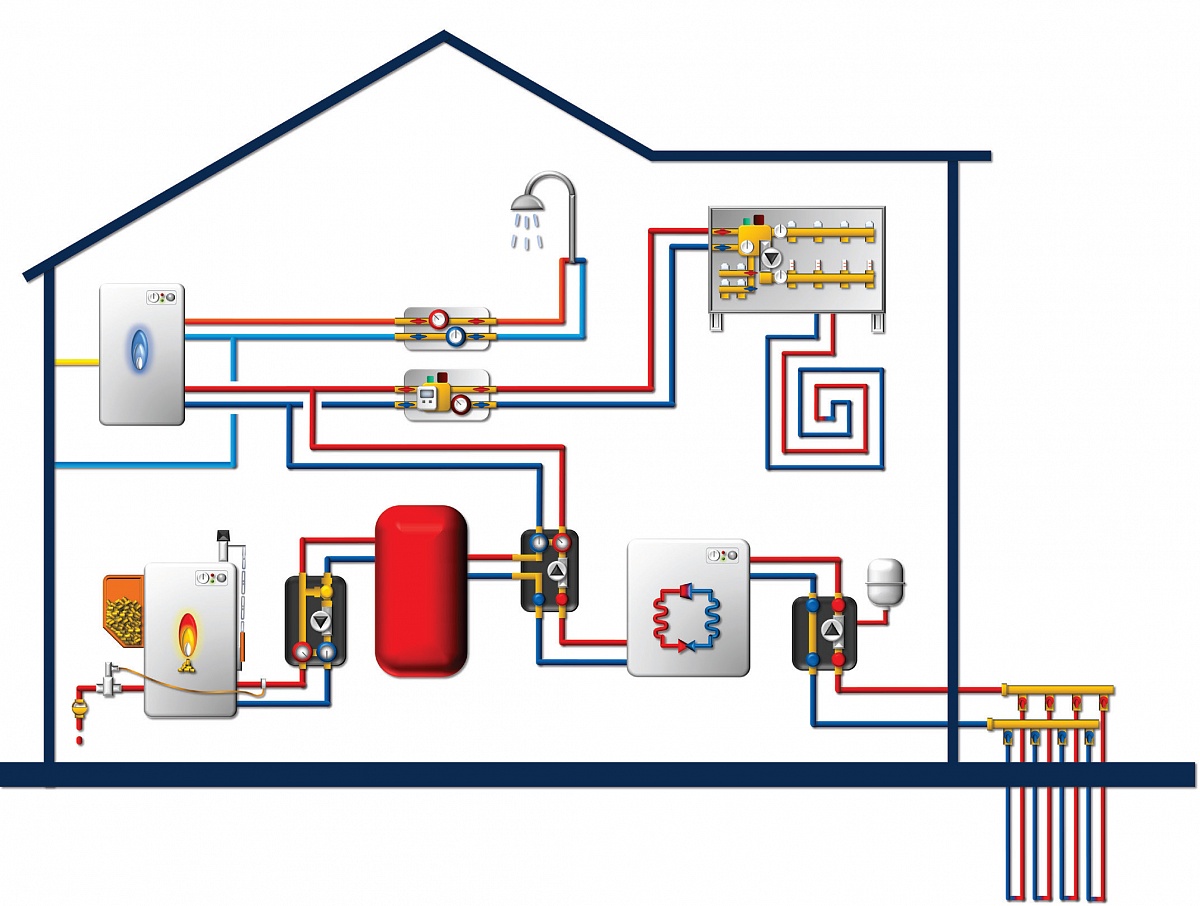

Примерная схема подключения защитного клапана WATTS STS 20
