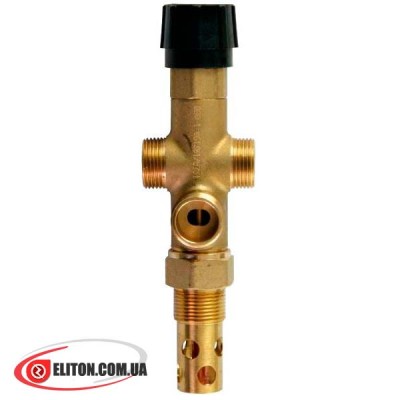

Двухходовой защитный клапан REGULUS DBV 1-02 применяется в отопительных системах закрытого и открытого типа для защиты котельного оборудования от перегрева. Конструктивно устройство представляет собой латунный корпус, внутри которого расположен впускной и выпускной клапаны, регулируемые термостатическим элементом. Устройство не требует электропитания от сети, что является весьма важным для обеспечения автономной защиты отопительной системы при возникновении аварийных ситуаций (например, остановка насоса циркуляции воды).
Функциональное назначение
Защита от перегрева твердотопливных котлов отопления:
- Системы отопления закрытого типа с принудительной циркуляцией воды (установка обязательна);
- Гравитационные системы отопления открытого и закрытого типа, в том числе с тепловыми аккумулирующими емкостями (установка возможна).
Монтаж и принцип работы
Двухходовой защитный клапан REGULUS DBV 01-02 рекомендуется устанавливать выше уровня котла или на выходящем трубопроводе, в том месте, где температура воды является максимально высокой. При этом термоэлемент контактирует непосредственно с теплоносителем, что обеспечивает моментальное реагирование на температурные изменения. В зависимости от специфики системы отопления, в некоторых случаях рекомендуется устанавливать редуктор давления (при давлении свыше 6 бар), а также фильтр очистки воды.
Важно: защитный клапан от перегрева твердотопливного котла не заменяет предохранительный клапан.
Принцип работы устройства заключается в одновременном открытии вентилей в случае достижения предельно критической температуры теплоносителя (95-100 °С). Впускной клапан обеспечивает подачу холодной воды для охлаждения отопительного котла, и в том же количестве горячая вода отводится в водосток через выпускной клапан. После снижения температуры происходит одновременное закрытие клапанов.
Преимущества
- Надежная и прочная конструкция;
- Автономность работы - не требует электропитания от сети;
- Высокая чувствительность термоэлемента;
- Простой и удобный монтаж.
Предлагаем купить двухходовой защитный клапан REGULUS DBV 01-02 от перегрева твердотопливного котла отопления - доступная цена, любая форма оплаты, гарантия качества от производителя, доставка по Украине.
| Технические характеристики защитного клапана | |
| Тип клапана | Клапан теплового сброса |
| Температура открытия | 95 °С |
| Резьба подключения к котлу | Н 3/4” |
| Резьба подключения к трубопроводу | Н 3/4” |
| Предельная температура открытия | 100 °С |
| Максимально рабочая температура | 120 °С |
| Максимальное давление со стороны котла | 4 бар |
| Максимальное давление со стороны водопровода | 6 бар |
| Номинальный расход при dP=100 кПа | 1,9 м3/ч |

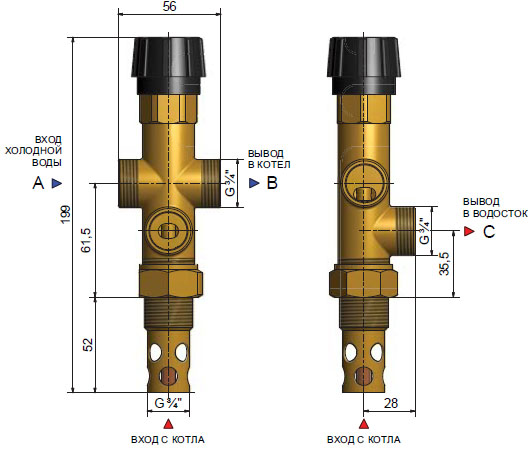

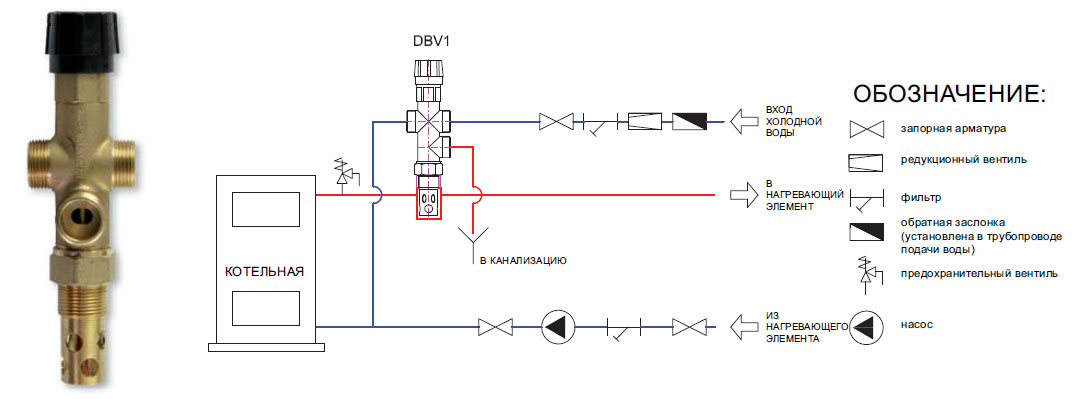

Схема подключения защитного клапана REGULUS DBV 1-02
