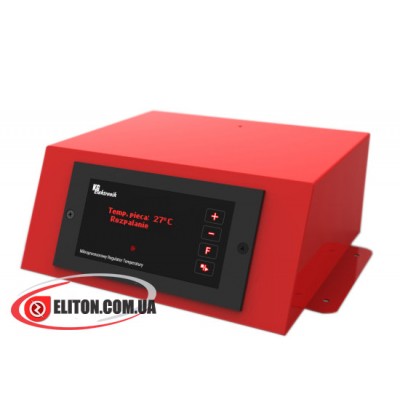

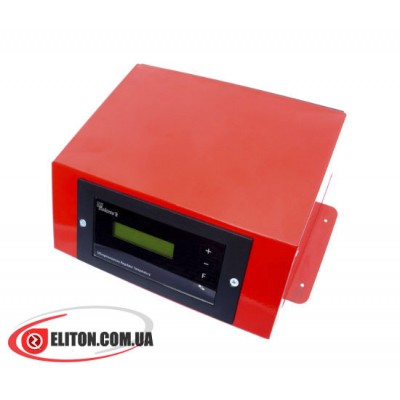

Микропроцессорный регулятор температуры для пеллетного котла отопления KG ELEKTRONIK CS-24 управляет работой 3-х циркуляционных насосов (ЦО, ГВС и теплого пола), вентилятором наддува и механизмом подачи топлива (ретортная или шуфлядная горелка). Автоматика для пеллетного котла KG ELEKTRONIK CS-24 регулирует приток подачи воздуха в камеру сгорания, обеспечивая поддержания стабильной температуры в отопительной системе. Регулятор температуры CS-24 комплектуется выходами для подключения комнатного термостата или комнатной панели KG ELEKTRONIK серии CS или SP. Это позволяет осуществлять управление отопительным котлом на удаленном расстоянии, например, непосредственно из отапливаемого помещения.
Интеллектуальный алгоритм работы позволяет качественным образом оптимизировать процесс горения любого вида применяемого топлива, что обеспечивает наилучшую производительность системы отопления при минимальных расходах топлива.
Сервисное меню контроллера
Автоматика для котла KG ELEKTRONIK CS-24 имеет множество опций, позволяя настроить работу отопительного оборудования по индивидуальным потребностям. Кроме того, в сервисном меню контроллера есть возможность выбора модели вентилятора и режим его управления.
Режимы работы турбины наддува
- CS - плавная регулировка мощности оборотов при возрастании температуры в котле;
- STD - ручная регулировка мощности оборотов.
Выбор модели вентилятора
- d1 - WPA-01, WPA-03, WPA-06, WPA-120;
- d2 - DP-01, DP-02, RMS120;
- d3 - RV14, RV18, NWS75;
- d4 - DP-120, DP-140, DP-160.
Все другие типы вентиляторов необходимо настроить так, чтобы он не работал постоянно на минимальных оборотах, поскольку это может привести к его поломке.
Функциональные возможности
- Контроль работы насоса ЦО, ГВС, теплого пола;
- Контроль работы вентилятора;
- Контроль работы механизма подачи (ретортная или шуфлядная горелка);
- Несколько режимов управления турбиной наддува;
- Функция защиты от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Функция защиты насоса ("АНТИ СТОП");
- Функция "Зима" и "Лето";
- Режим приоритета работы бойлера ГВС;
- Режим ручного управления;
- Функция корректировки температуры;
- Опция периодической продувки;
- Возможность дистанционного управления котлом;
- Защита котельного оборудования от перегрева;
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое и многофункциональное меню с настройками.
Подключение контроллера
Контроллер для твердотопливного котла устанавливается непосредственно на котельное оборудование или в другом удобном месте с учетом длины проводов. Насосы и вентилятор подключаются с помощью кабелей питания (в комплекте). Температурные датчики монтируется в специальную гильзу или к трубе. Датчики необходимо монтировать сухими без применения масла, воды и прочих жидкостей.
Предлагаем купить автоматику для пеллетного котла KG ELEKTRONIK CS-24, воспользовавшись предложением магазина Eliton. Доступная цена, различная форма оплаты, гарантия и сервисное обслуживание, доставка по всей Украине.
| Технические характеристики автоматики для твердотопливного котла | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2,5 Вт |
| Тип котла | Автоматическая загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 3 |
| Датчик дымовых газов | Нет |
| Выход под термостат | Да |
| Удаленное управление | Да |

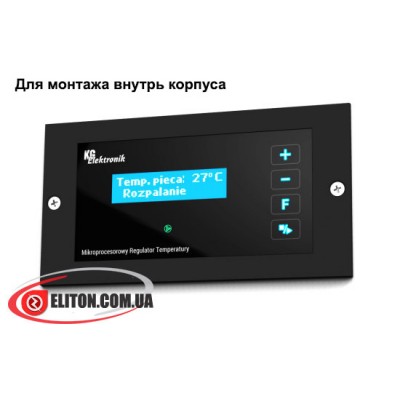

| Способ монтажа | Наружный или внутренний |
| Стойкость датчиков температуры | От -10 до +120 °C |
| Работа при температуре окружающей среды | От -10 до +50 °C |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Да |
| Диапазон регулировки мощности вентилятора | 10-100% |
| Диапазон времени между продувами | 1-15 минут |
| Диапазон времени продолжительности продувов | 0-30 секунд |
| Функции управления механизмом подачи | |
| Диапазон времени подачи топлива | 0-90 секунд |
| Диапазон времени между подачей топлива | 30 секунд - 1 час |
| Кратность подачи топлива | 0-3 минуты |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 25-85 °C |
| Диапазон установления температуры угасания | 20-50 °C |
| Диапазон температуры включения насоса | 20-80 °C |
| Диапазон времени разжигания котла | 30 минут - 1 час 30 минут |
| Диапазон корректировки показаний температуры | +10/-10 °C |
| Диапазон установки гистерезиса | 1-5 °C |
| Функции защиты и режимы работы | |
| Функция "АНТИ СТОП" | В не отопительный период включает насос каждый 14 день на 15 секунд |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Режим "Зима" и "Лето" | Да |
| Сигнализация аварийной тревоги | Да |
| Диапазон установления температуры тревоги | 70-100 °C |
