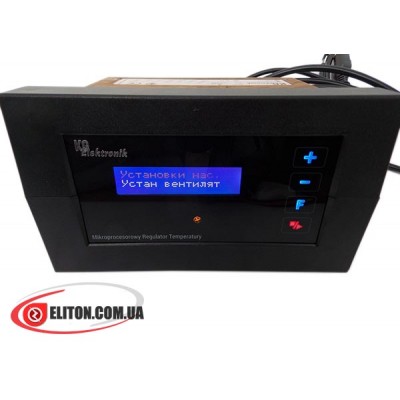

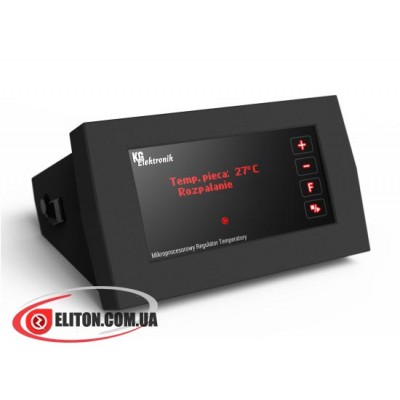

Инновационный регулятор температуры для твердотопливных котлов отопления KG ELEKTRONIK CS-22S выполняет функцию поддержания стабильной температуры в отопительной системе. Командный контроллер контролирует работу вентилятора и двух циркуляционных насосов (ЦО, ГВС). Автоматика для котла CS-22S комплектуется выходами для подключения комнатного регулятора температуры или специальной панели для дистанционного управления параметрами котла. Дополнительный модуль позволяет управлять котельным оборудованием непосредственно из помещения (задавать температуру и параметры).
Интеллектуальное программное обеспечение с функцией Control Smart позволяет качественным образом оптимизировать процесс горения любого вида топлива (уголь, торф, брикеты, древесина, опилки) для получения высоких показателей коэффициента полезного действия котельной установки.
Сервисное меню контроллера
Автоматика для котла KG ELEKTRONIK CS-22S имеет широкий функционал для настройки параметров работы отопительного оборудования по индивидуальным потребностям, а также два режима управления вентилятором и возможность выбора модели установленного вентилятора.
Режимы работы турбины наддува
- CS - плавная регулировка мощности оборотов при возрастании температуры в котле;
- STD - ручная регулировка мощности оборотов.
Выбор модели вентилятора
- d1 - WPA-01, WPA-03, WPA-120;
- d2 - DP-01, DP-02, RMS120;
- d3 - RV14, NWS75;
- d4 - DP-120, DP-140, DP-160.
Все другие типы вентиляторов необходимо настроить так, чтобы он не работал постоянно на минимальных оборотах, поскольку это может привести к его поломке.
Функциональные возможности
- Контроль работы насоса ЦО, ГВС;
- Контроль работы вентилятора;
- Встроенная функция Control Smart;
- Несколько режимов управления турбиной наддува;
- Функция защиты от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Функция защиты насоса ("АНТИ СТОП");
- Функция "Зима" и "Лето";
- Режим приоритета работы бойлера ГВС;
- Режим ручного управления;
- Функция корректировки температуры;
- Опция периодической продувки;
- Возможность подключения выносного термостата;
- Защита котельного оборудования от перегрева;
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое и многофункциональное меню с настройками.
Подключение контроллера
Контроллер для твердотопливного котла устанавливается непосредственно на котельное оборудование или в другом удобном месте с учетом длины проводов. Насосы и вентилятор подключаются с помощью кабелей питания (в комплекте). Температурные датчики монтируется в специальную гильзу или к трубе. Датчики необходимо монтировать сухими без применения масла, воды и прочих жидкостей.
Предлагаем купить автоматику для твердотопливного котла KG ELEKTRONIK CS-22S, воспользовавшись предложением магазина Eliton. Доступная цена, различная форма оплаты, гарантия и сервисное обслуживание, доставка по всей Украине.
| Технические характеристики автоматики для твердотопливного котла | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2,5 Вт |
| Тип котла | Ручная загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 2 |
| Датчик дымовых газов | Нет |
| Выход под термостат | Да |
| Удаленное управление | Да |
| Способ монтажа | Наружный |
| Стойкость датчиков температуры | От -10 до +120 °C |
| Работа при температуре окружающей среды | От -10 до +50 °C |
| Максимальная нагрузка на выходы | |
| Насос ЦО | 6А |
| Насос ГВС | 6А |
| Вентилятор | 1А |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Да |
| Диапазон регулировки мощности вентилятора | 10-100% |
| Диапазон времени между продувами | 1-15 минут |
| Диапазон времени продолжительности продувов | 0-30 секунд |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 25-85 °C |
| Диапазон установления температуры угасания | 20-50 °C |
| Диапазон температуры включения насоса | 20-80 °C |
| Диапазон времени разжигания котла | 30 минут - 1 час 30 минут |
| Диапазон корректировки показаний температуры | +10/-10 °C |
| Диапазон установки гистерезиса | 1-5 °C |
| Функции защиты и режимы работы | |
| Функция "АНТИ СТОП" | В не отопительный период включает насос каждый 14 день на 15 секунд |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Сигнализация аварийной тревоги | Да |
| Диапазон установления температуры тревоги | 70-100 °C |
