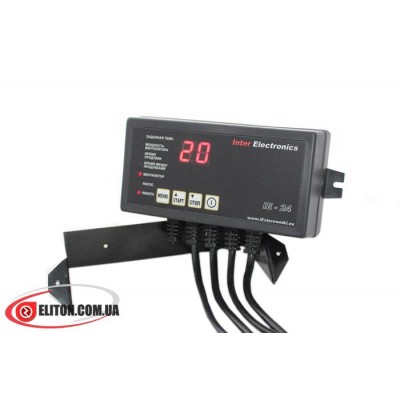

Регулятор температуры для твердотопливного котла отопления INTER ELECTRONICS IE-24 предназначен для управления вентилятором наддува и насосом циркуляции воды в системах отопления открытого типа. Основной задачей контроллера является поддержание установленной температуры в отопительном котле с помощью регуляции притока воздуха в камеру сгорания. Автоматика для котла IE-24 комплектуется выходом для подключения комнатного термостата (INTER ELECTRONICS IE-20). Это позволяет дистанционно регулировать и поддерживать температуру в отапливаемом помещении.
Регулятор температуры INTER ELECTRONICS IE-24 оснащен множеством полезных функций, позволяя легко и просто настроить работу твердотопливного котла под индивидуальные параметры.
Принцип работы контроллера
Блок управления котлом IE-24 по умолчанию имеет заводские настройки, которые можно изменить в сервисном меню под индивидуальные потребности. Перед первым запуском регулятора температуры необходимо установить в меню контроллера параметры работы вентилятора и циркуляционного насоса. После установки температуры, автоматика для котла IE-24 осуществляет запуск нагнетательной турбины для розжига топлива. При достижении заданной пользователем температуры, вентилятор переходит в дежурный режим, периодически регулируя приток воздуха для поддержания процесса горения топлива.
Подключение контроллера
Контроллер для твердотопливного котла устанавливается на котельное оборудование с помощью металлической пластины или в навесном положении в любое удобное место. Турбина и насос подключаются к контроллеру с помощью проводов питания. Температурный датчик монтируется к трубе, как можно ближе к котлу или в специальную гильзу для датчика. Датчик необходимо устанавливать сухим без применения каких-либо жидкостей. Это может привести к его поломке.
Функциональные возможности
- Управление процессом работы насоса ЦО;
- Управление работой вентилятора;
- Плавная регуляция оборотов вентилятора;
- Функция защиты системы отопления от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Функция защиты циркуляционного насоса ("АНТИ СТОП");
- Выход для подключения выносного термостата;
- Возможность регулировки времени угасания;
- Возможность установки температуры тревоги;
- Защита котельного оборудования от перегрева;
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое меню с настройками.
Предлагаем купить регулятор температуры для твердотопливного котла INTER ELECTRONICS IE-24, воспользовавшись предложением магазина Eliton. Доступная цена, различная форма оплаты, гарантия и сервисное обслуживание, доставка по всей Украине.
| Технические характеристики автоматики для твердотопливного котла | |
| Напряжение питания | 230В/50Гц |
| Тип котла | Ручная загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 1 |
| Датчик дымовых газов | Нет |
| Выход под термостат | Да |
| Удаленное управление | Нет |
| Способ монтажа | Наружный |
| Работа при температуре окружающей среды | От -5 до +45 °C |
| Максимальная нагрузка на выходы | |
| Насос ЦО | 1А |
| Вентилятор | 1А |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Да |
| Диапазон регулировки мощности вентилятора | 1-10 |
| Диапазон температуры регуляции уменьшения оборотов вентилятора | 1-8 °C |
| Диапазон времени между продувами | 1-30 минут |
| Диапазон времени продолжительности продувов | 0-30 секунд |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 35-80 °C |
| Диапазон температуры включения насоса | 20-70 °C |
| Диапазон времени разжигания котла | 10-99 минут |
| Диапазон установки гистерезиса | 1-5 °C |
| Функции защиты и режимы работы | |
| Функция "АНТИ СТОП" | В не отопительный период включает насос каждый 7 день на 60 секунд |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Сигнализация аварийной тревоги | Да |
| Сигнализация выхода из строя датчиков | Да |
