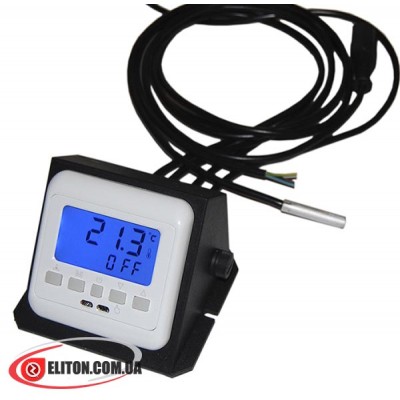

Микропроцессорный регулятор температуры NOWOSOLAR PK-06 предназначен для автоматизации работы твердотопливных котлов отопления. Управляет и контролирует работу отопительного насоса, а также обеспечивает регулировку притока подачи кислорода в топочную камеру котла для поддержания горения топлива.
Блок управления котлом имеет малые габариты, простой и понятный графический дисплей, на котором отображаются процессы работы отопительных устройств, а также сигналы тревоги аварийных ситуаций.
Принцип работы контроллера
Перед началом запуска контроллера необходимо задать параметры работы вентилятора и циркуляционного насоса, а потом задать температуру. При температуре ниже 30 °C контроллер работает в ручном режиме, а далее переходит в дежурный режим, периодически осуществляя подачу воздуха в камеру сгорания для поддержания горения топлива. Автоматика для котла имеет 6 уровней работы нагнетательной турбины, а также оснащен функцией калибровки датчика температуры, в случае, если контроллер показывает не точно температуру.
Функциональные возможности
- Управление процессом работы насоса ЦО;
- Управление работой вентилятора;
- Функция защиты системы отопления от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Функция защиты циркуляционного насоса ("АНТИ СТОП");
- Защита котельного оборудования от перегрева;
- Возможность калибровки показаний датчика температуры;
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое меню с настройками.
Подключение автоматики
Автоматика для твердотопливного котла NOWOSOLAR PK-06 устанавливается непосредственно на котельное оборудование или в любом другом месте. Насос и вентилятор подключаются с помощью проводов электропитания, датчик температуры устанавливается на трубу, как можно ближе к котлу или в гильзу, расположенную в корпусе отопительного котла. Датчик необходимо монтировать сухим без применения масла, воды и прочих жидкостей.
Предлагаем купить автоматику для твердотопливного котла NOWOSOLAR PK-06, воспользовавшись предложением магазина Eliton. Доступная цена, различная форма оплаты, гарантия и сервисное обслуживание, доставка по всей Украине.
| Технические характеристики автоматики для твердотопливного котла | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2 Вт |
| Тип котла | Ручная загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 1 |
| Датчик дымовых газов | Нет |
| Выход под термостат | Нет |
| Удаленное управление | Нет |
| Способ монтажа | Наружный |
| Максимальная нагрузка на выходы | |
| Насос ЦО | 1А |
| Вентилятор | 1А |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Нет |
| Диапазон регулировки мощности вентилятора | 1-6 (до 100%) |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 30-99 °C |
| Диапазон температуры включения насоса | 30-99 °C |
| Диапазон корректировки показаний температуры | +5/-5 °C |
| Диапазон установки гистерезиса | 1 °C |
| Функции защиты и режимы работы | |
| Сигнализация аварийной тревоги | Да |
