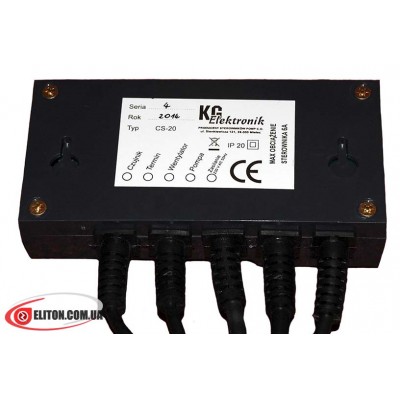

Командный контроллер для твердотопливного котла отопления KG ELEKTRONIK CS-20 предназначен для совместной работы с нагнетательной турбиной подачи воздуха. Выполняет функцию поддержания температуры на постоянном уровне в отопительной системе. По заданным пользователем параметрам контроллер для твердотопливного котла обеспечивает стабильный процесс горения топлива путем подачи вентилятором оптимального объема воздуха в топочную камеру. При подключении насоса циркуляции воды, контроллер осуществляет его запуск при достижении определенной температуры, заданной пользователем. Это способствует быстрому нагреву воды в котле, а также уменьшению выделения конденсата при сжигании топлива. Автоматика для котла CS-20 имеет множество опций и режимов программирования, позволяя настроить систему отопления под индивидуальные потребности.
Режимы программирования контроллера
Перед началом эксплуатации необходимо выбрать 1 из 4 заводских программных режимов работы регулятора температуры или ввести личные настройки (режим F5), учитывая вид используемого топлива и специфику системы отопления.
Встроенные заводские режимы работы
- F1 - древесина и уголь;
- F2 - древесина;
- F3 - уголь;
- F4 - уголь мелкой фракции, опилки.
Кроме заводских программных режимов, регулятор температуры имеет специальное сервисное меню, в котором можно выбрать модель нагнетательной турбины (DP-01, DP-02, DP-120, DRV-14 и WPA-120).
Функциональные возможности контроллера
- Управление и контроль работы насоса ЦО;
- Управление и контроль работы нагнетательного вентилятора;
- Защита системы отопления от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Защиты циркуляционного насоса от простоя ("АНТИ СТОП");
- Защита котельного оборудования от перегрева;
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое и понятное меню с настройками.
Подключение автоматики к твердотопливному котлу
Автоматика для твердотопливного котла устанавливается непосредственно на котельное оборудование или в любое другое место в навесном положении, учитывая длину проводов. Циркуляционный насос и нагнетательная турбина соединяются с помощью кабелей питания (в комплекте). Температурный датчик монтируется на трубу или в гильзу, которая расположена в корпусе отопительного котла. Датчик необходимо монтировать сухим без применения масла, воды и прочих жидкостей.
Предлагаем купить автоматику для тт котла KG ELEKTRONIK CS-20, воспользовавшись предложением магазина Eliton. Доступная цена, различная форма оплаты, гарантия и сервисное обслуживание, доставка по всей Украине.
| Технические характеристики автоматики для твердотопливного котла | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2 Вт |
| Тип котла | Ручная загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 1 |
| Датчик дымовых газов | Нет |
| Выход под термостат | Нет |
| Удаленное управление | Нет |
| Способ монтажа | Наружный |
| Стойкость датчиков температуры | От -10 до +120 °C |
| Работа при температуре окружающей среды | От -10 до +50 °C |
| Длина проводов питания и датчиков | |
| Провод питания контроллера | 1,5 метра |
| Провод питания насоса ЦО | 1,2 метра |
| Провод питания вентилятора | 1,7 метра |
| Провод датчика насоса ЦО | 1,2 метра |
| Максимальная нагрузка на выходы | |
| Насос ЦО | 6А |
| Вентилятор | 6А |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Нет |
| Диапазон регулировки мощности вентилятора | 20-100% |
| Диапазон времени между продувами | 1-15 минут |
| Диапазон времени продолжительности продувов | 0-90 секунд |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 35-80 °C |
| Диапазон установления температуры угасания | 20-75 °C |
| Диапазон времени разжигания котла | От 0 до 99 минут |
| Функции защиты и режимы работы | |
| Функция "АНТИ СТОП" | В не отопительный период включает насос каждый 14 день на 15 секунд |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Сигнализация аварийной тревоги | Да |
