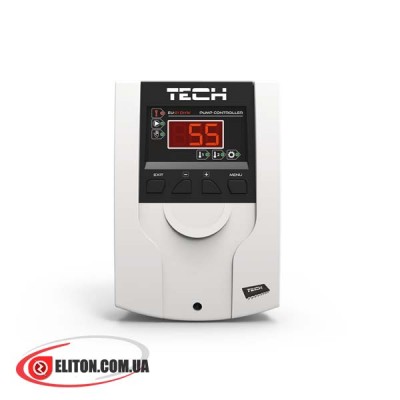

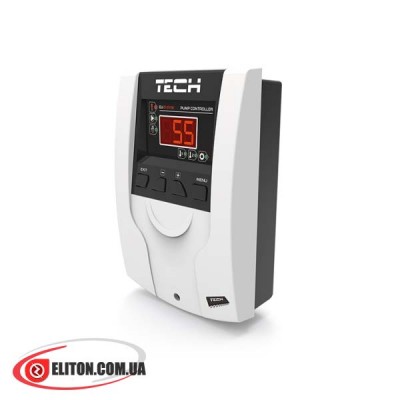

Регулятор температуры TECH ST-21 предназначен для бытовых систем отопления открытого типа для рационального и эффективного управления насосом системы циркуляции хозяйственной воды. Регулятор температуры TECH ST-21 обеспечивает эксплуатацию насоса по принципу включения и выключения в зависимости от величины желаемой температуры по фиксированному гистерезису в 2 ° C.
Работа насоса ГВС происходит на основании разницы температур в отопительном котле и бойлере косвенного нагрева. Если температура воды в котле будет выше, чем в накопительном баке, контроллер запустит насос ГВС. Помпа будет циркулировать воду до тех пор, пока величина температур не уравняется или будет достигнута заданная температура в бойлере косвенного нагрева.
Полезные функции
Автоматика для насоса ST-21 обладает функцией ручного включения режима непрерывной работы насоса ГВС. Контроллер оборудован звуковой сигнализацией, информируя пользователя о критической величине температуры воды.
Подключение контроллера
Контроллер ST-21 устанавливается в навесном положении, учитывая длину проводов питания и датчика. Помпа подключается с помощью провода электропитания. Датчик температуры монтируется к трубе с помощью зажимных хомутов или в специальную гильзу. Не допускается погружать датчик в воду или какие-либо другие жидкости, это может привести к выходу из строя. Для наилучшей теплоотдачи рекомендуется использовать специальные силиконовые пасты.
Предлагаем купить регулятор температуры TECH ST-21, воспользовавшись сервисом магазина Eliton. Доступная цена, различная форма оплаты, гарантия и сервисное обслуживание, доставка по Украине.
| Технические характеристики автоматики управления насосом | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2 Вт |
| Управление насосами | 1 |
| Управление смесительными клапанами | Нет |
| Графический дисплей | Да |
| Гистерезис температуры | Регулируемый |
| Работа при температуре окружающей среды | От -5 до 50 °C |
| Стойкость датчиков температуры | От -25 до 90 °C |
| Длина проводов питания и датчиков | |
| Провод датчика насоса ГВС | 1,5 метра |
| Максимальная нагрузка на выходы | |
| Насос ГВС | 1А |
| Функции управления температурой | |
| Диапазон установления температуры | 0-90 °C |

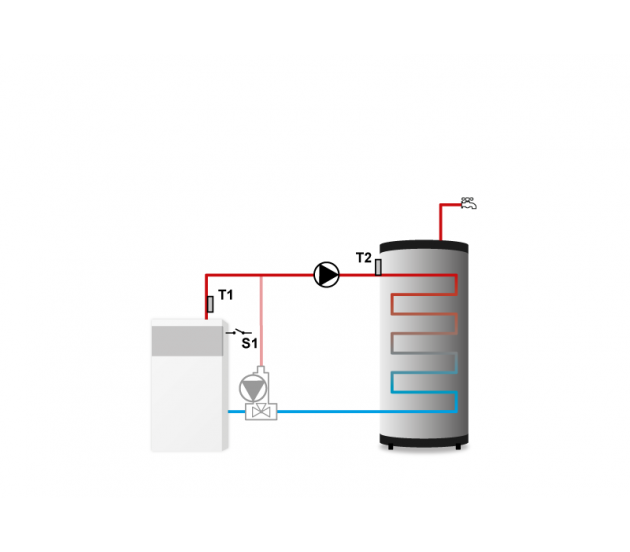

Схема подключения контроллера TECH ST-21
