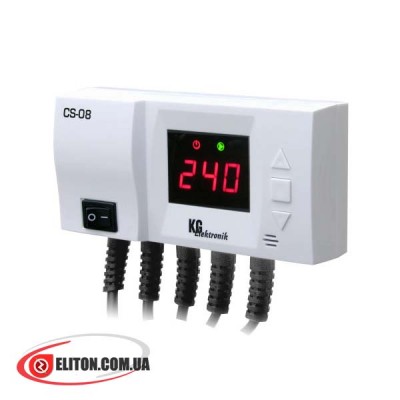

Блок управления циркуляционным насосом KG ELEKTRONIK CS-08 предназначен для бытовых систем отопления открытого типа для рационального и эффективного управления циркуляционными насосами отопления. Функционально блок управления может контролировать работу двух устройств циркуляции воды в системе (ЦО и ГВС). Контроллер CS-08 обеспечивает эксплуатацию насосов по принципу включения и отключения в зависимости от величины желаемой температуры по заданному гистерезису.
Запуск основного насоса ЦО происходит, если значение температуры превысит заданный пользователем показатель. Работа насоса ГВС происходит на основании разницы температур в отопительном котле и тепловом баке. Если температура воды в котле будет выше, чем в накопительном баке, контроллер запустит насос ГВС. Помпа будет циркулировать воду до тех пор, пока величина температур не уравняется или будет достигнута заданная температура в бойлере косвенного нагрева.
Полезные функции
Автоматика для насоса CS-08 обладает функцией приоритета работы насосов, а также режим управления насосом горячего водоснабжения в летний период. Кроме того, имеется возможность ручного включения режима непрерывной работы каждого из насосов. Немаловажным является наличие функции защиты от перегрева, помпа принудительно циркулирует воду для охлаждения воды в котле. Дополнительной защитой является функция против замерзания воды в системе. Контроллер оборудован звуковой сигнализацией, информируя пользователя о критической величине температуры воды.
Подключение контроллера
Контроллер CS-08 устанавливается в навесном положении, учитывая длину проводов питания и датчиков. Помпы подключаются с помощью проводов электропитания. Датчики температуры монтируется к трубе с помощью зажимных хомутов или в специальную гильзу. Не допускается погружать датчики в воду или какие-либо другие жидкости, это может привести к их поломке. Для достижения максимальной теплоотдачи рекомендуется использовать специальные силиконовые пасты.
Предлагаем купить блок управления циркуляционным насосом KG ELEKTRONIK CS-08, воспользовавшись сервисом магазина Eliton. Доступная цена, различная форма оплаты, гарантия и сервисное обслуживание, доставка по Украине.
| Технические характеристики автоматики управления насосом | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2 Вт |
| Управление насосами | 2 |
| Управление смесительными клапанами | Нет |
| Графический дисплей | Да |
| Гистерезис температуры | Регулируемый |
| Работа при температуре окружающей среды | От -10 до 50 °C |
| Стойкость датчиков температуры | От -10 до 120 °C |
| Длина проводов питания и датчиков | |
| Провод датчика насоса ЦО | 1,2 метра |
| Провод датчика насоса ГВС | 3 метра |
| Максимальная нагрузка на выходы | |
| Насос ЦО | 3А |
| Насос ГВС | 3А |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 5-80 °C |
| Функции защиты и режимы работы | |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Сигнализация аварийной тревоги | Да |

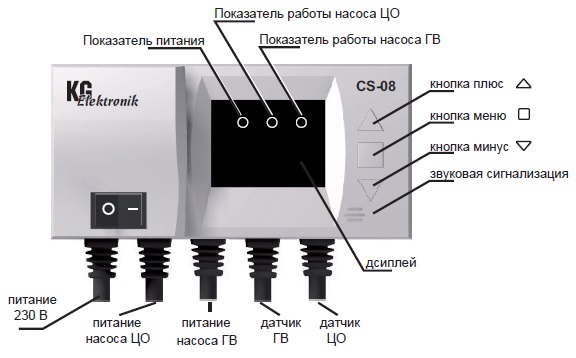

Внешний вид контроллера KG ELEKTRONIK CS-08
