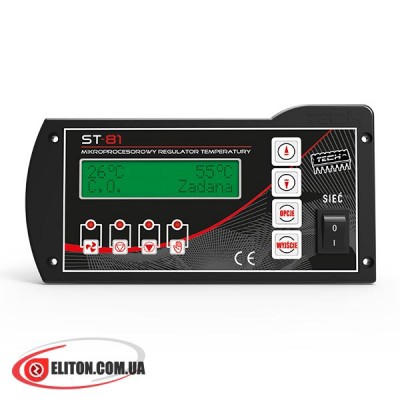

Командный контроллер для твердотопливного котла отопления TECH ST-81 предназначен для совместной работы с нагнетательной турбиной подачи воздуха и насосами циркуляции воды (контура центрального отопления и горячего водоснабжения). Автоматика TECH ST-81 выполняет функцию поддержания температуры на постоянном уровне в твердотопливном котле. По заданным пользователем параметрам, контроллер для твердотопливного котла обеспечивает стабильный процесс горения топлива путем подачи вентилятором оптимального объема воздуха в топочную камеру. Работу насосов циркуляции воды можно настроить под собственные параметры, учитывая специфику системы отопления. Автоматика для котла TECH ST-81 проста в использовании и имеет большое количество полезных опций, позволяя настроить систему отопления под индивидуальные потребности.
В данной версии контроллера в комплект поставки не входит датчик дымовых газов.
Функциональные возможности контроллера
- Управление и контроль работы насоса ЦО, ГВС;
- Управление и контроль работы нагнетательного вентилятора;
- Защита системы отопления от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Защиты циркуляционного насоса от простоя ("АНТИ СТОП");
- Защита котельного оборудования от перегрева;
- Режим "Зима" и "Лето";
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое и понятное меню с настройками.
Установка автоматики к твердотопливному котлу
Контроллер TECH ST-81 устанавливается внутрь корпуса отопительного котла. Насосы и турбина подключаются с помощью проводов питания. Датчики монтируется на трубу или в гильзу таким образом, чтобы была максимальная теплоотдача. Датчики необходимо монтировать сухими без применения масла, воды и прочих жидкостей. Это может привести к выходу из строя.
Предлагаем купить автоматику для твердотопливного котла TECH ST-81, воспользовавшись предложением магазина Eliton. Доступная цена, любая форма оплаты, гарантия и сервисное обслуживание, доставка по всей Украине.
| Технические характеристики автоматики для твердотопливного котла | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2 Вт |
| Тип котла | Ручная загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 2 |
| Датчик дымовых газов | Нет |
| Выход под термостат | Нет |
| Удаленное управление | Нет |
| Способ монтажа | Внутренний |
| Стойкость датчиков температуры | От -25 до +100 °C |
| Работа при температуре окружающей среды | От -10 до +50 °C |
| Максимальная нагрузка на выходы | |
| Насос ЦО | 1А |
| Насос ГВС | 1А |
| Вентилятор | 1А |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Да |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 40-80 °C |
| Функции защиты и режимы работы | |
| Функция "АНТИ СТОП" | В не отопительный период включает насос на некоторое время |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Режим "Зима" и "Лето" | Да |
| Сигнализация аварийной тревоги | Да |
| Сигнализация выхода из строя датчиков | Да |

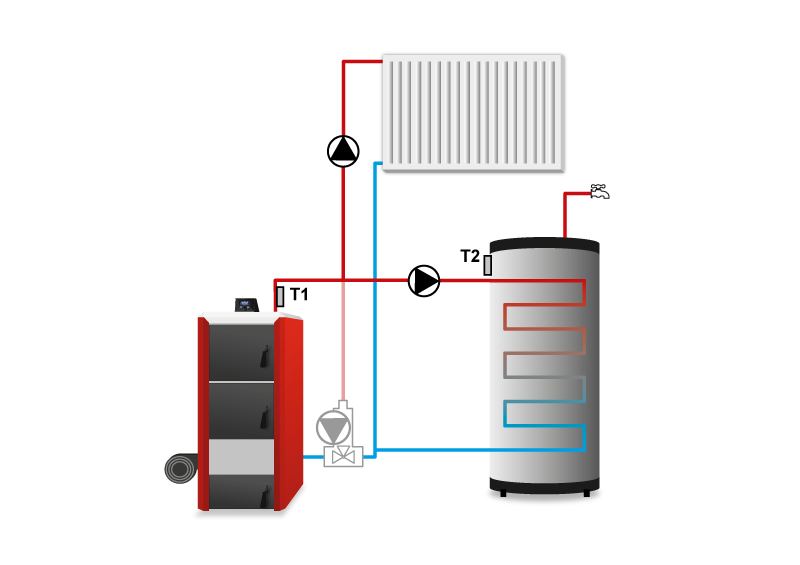

Схема подключения командного контроллера TECH ST-81
