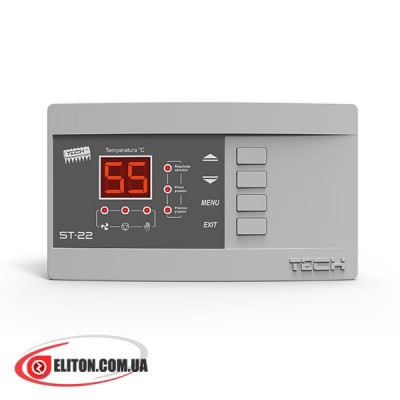

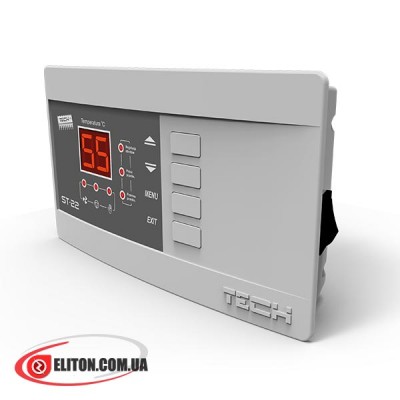

Автоматика для твердотопливного котла отопления TECH ST-22N предназначена для совместной работы с турбиной подачи воздуха и насосом циркуляции воды. Выполняет функцию поддержания температуры на постоянном уровне в отопительном котле. По заданным пользователем параметрам контроллер для твердотопливного котла обеспечивает стабильный процесс горения топлива путем подачи вентилятором оптимального объема воздуха в топочную камеру. При подключении насоса циркуляции воды, контроллер осуществляет его запуск при достижении определенной температуры, заданной пользователем. Это способствует быстрому нагреву воды в котле, а также уменьшению выделения конденсата при сжигании топлива.
Автоматика для котла TECH ST-22N проста в использовании и имеет достаточное количество полезных опций, позволяя настроить систему отопления под индивидуальные потребности. В комплект поставки входит дополнительная подставка для удобства установки контроллера на котельное оборудование.
Функциональные возможности контроллера
- Управление и контроль работы насоса ЦО;
- Управление и контроль работы нагнетательного вентилятора;
- Защита системы отопления от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Защиты циркуляционного насоса от простоя ("АНТИ СТОП");
- Защита котельного оборудования от перегрева;
- Светодиодный дисплей с индикацией работы устройств;
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое и понятное меню с настройками.
Подключение автоматики к твердотопливному котлу
Автоматика для твердотопливного котла устанавливается непосредственно на котельное оборудование или в любое удобное место, учитывая длину проводов. Циркуляционный насос и нагнетательная турбина соединяются с помощью кабелей питания. Температурный датчик монтируется на трубу или в гильзу таким образом, чтобы была максимальная теплоотдача. Датчик необходимо монтировать сухим без применения масла, воды и прочих жидкостей.
Предлагаем купить автоматику для твердотопливного котла TECH ST-22N, воспользовавшись предложением магазина Eliton. Доступная цена, любая форма оплаты, гарантия и сервисное обслуживание, доставка по всей Украине.
| Технические характеристики автоматики для твердотопливного котла | |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 2 Вт |
| Тип котла | Ручная загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 1 |
| Датчик дымовых газов | Нет |
| Выход под термостат | Нет |
| Удаленное управление | Нет |
| Способ монтажа | Наружный |
| Стойкость датчиков температуры | От -25 до +100 °C |
| Работа при температуре окружающей среды | От -10 до +50 °C |
| Максимальная нагрузка на выходы | |
| Насос ЦО | 1А |
| Вентилятор | 1А |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Да |
| Диапазон регулировки мощности вентилятора | 1-10 |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 40-80 °C |
| Функции защиты и режимы работы | |
| Функция "АНТИ СТОП" | В не отопительный период включает насос на некоторое время |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Сигнализация аварийной тревоги | Да |
| Сигнализация выхода из строя датчиков | Да |

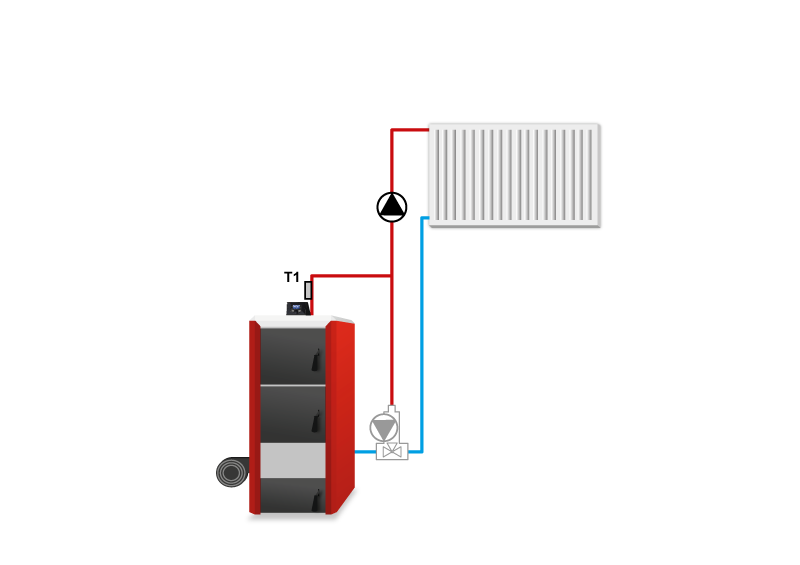

Схема подключения командного контроллера TECH ST-22N
